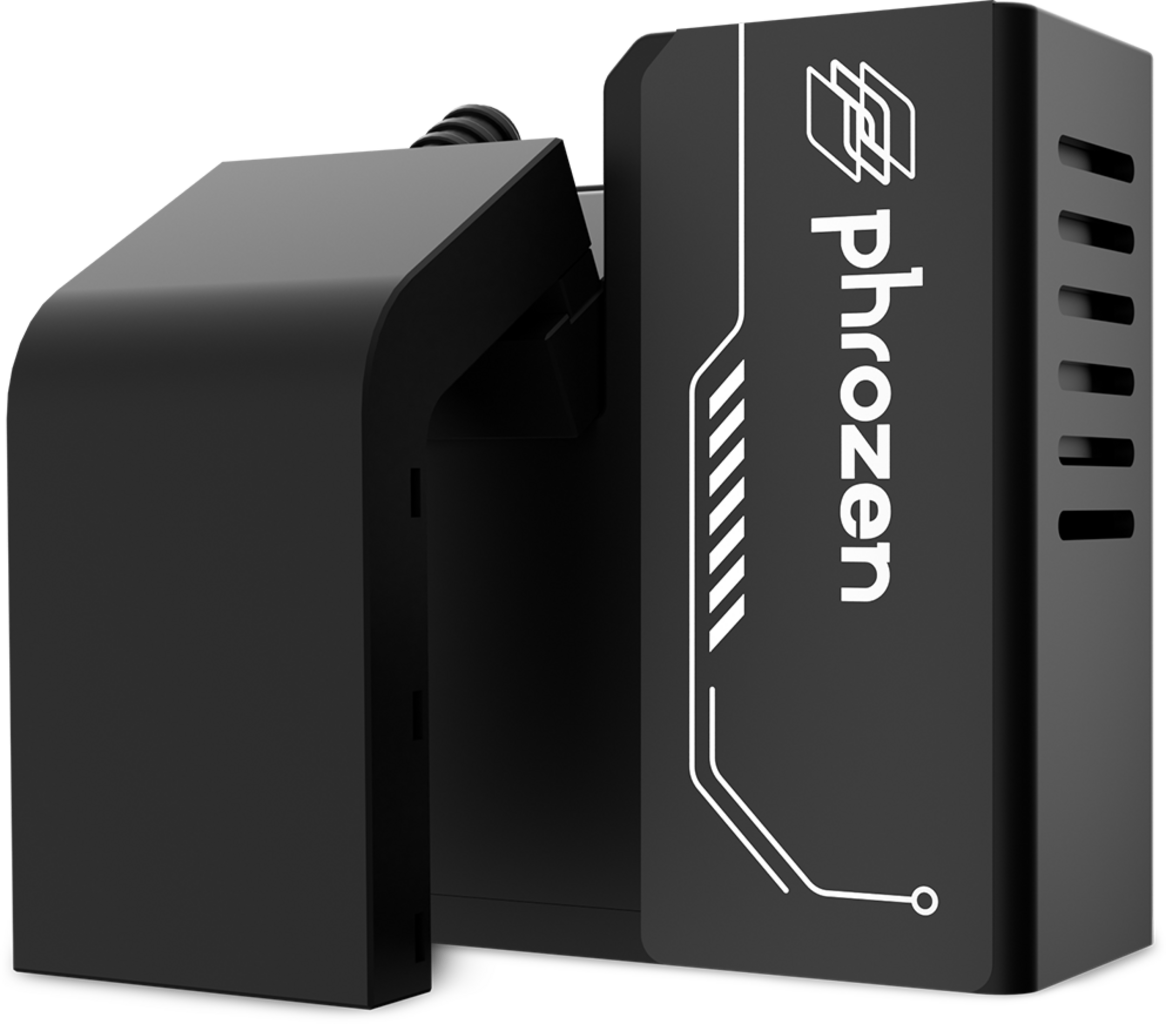

Pump & Fill von Phrozen ist ein automatischer Resin Feeder für das automatische Abpumpen und Nachfüllen vom Resin.
Was sind die Aufgaben des Phrozen Pump & Fill?
► erkennt den aktuellen Harzstand im Behälter und füllt automatisch nach, sobald der Mindeststand erreicht ist;
► pumpt das übriggebliebene Harz nach der Beendigung des Drucks zurück, um die Reinigung zu erleichtern.
Installationsanleitung Pump & Fill:
► Schritt 1
Entferne die Ablenkplatte, die sich an der Seite des Druckers befindet. Benutze hierfür einen Inbusschlüssel, um die Schrauben zu lösen.
► Schritt 2
Führe den Einlassschlauch durch das Loch seitlich des Druckers ein. Diese Öffnung ist erst dann zugänglich, wenn du die Ablenkplatte (wie im Schritt 1 beschrieben wurde) entfernt hast. Nimm die Schrauben, die du im ersten Schritt entfernt hast, um die Ansaugpumpe an der Oberfläche des Druckers zu sichern.
Das Servokabel und das Sensorkabel sind durch das Loch in der Druckeroberfläche in das Gerät einzuführen. Um Zugang zu erhalten, musst du die Seitenabdeckung des Druckers mit einem Inbusschlüssel entfernen.
► Schritt 3
Schließe nun das Servokabel und das Sensorkabel an die Hauptplatine des Druckers an. Beide Kabel sind an die entsprechenden farbcodierten Steckplätze anzuschließen. Bringe anschließend die entfernte Seitenabdeckung wieder an.
► Schritt 4

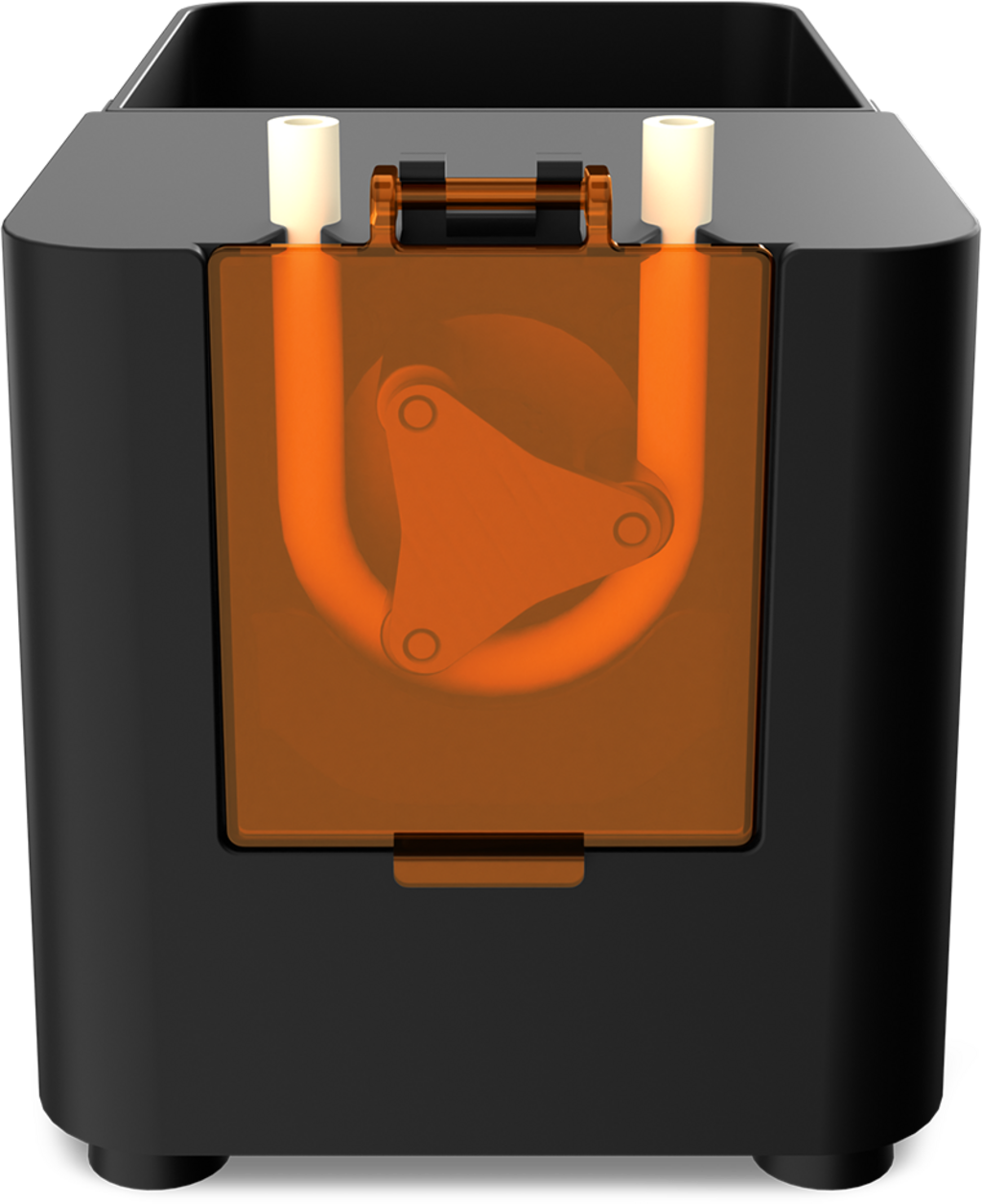

Setze den Pumpendeckel auf die Harzflasche. Platziere danach die Harzflasche in den dafür vorgesehenen Schlitz am Pumpengehäuse. Sobald du dir sicher bist, dass die Flasche fest sitzt, verbinde den Flaschendeckelschlauch mit dem Peristaltikschlauch auf der linken Seite des Pumpengehäuses.
► Schritt 5
Verbinde die beiden Enden des Deckeldatenkabels. Schließe ein Ende an den Pumpendeckel und das andere Ende an das Pumpengehäuse an. Stecke dann den Einlassschlauch in den peristaltischen Schlauch auf der rechten Seite des Pumpengehäuses.
► Schritt 6
Zuletzt ist der Pumpendatenkabel an die Öffnung auf der linken Rückseite des Druckers und den Schlitz auf der Rückseite des Pumpengehäuses anzuschließen.
