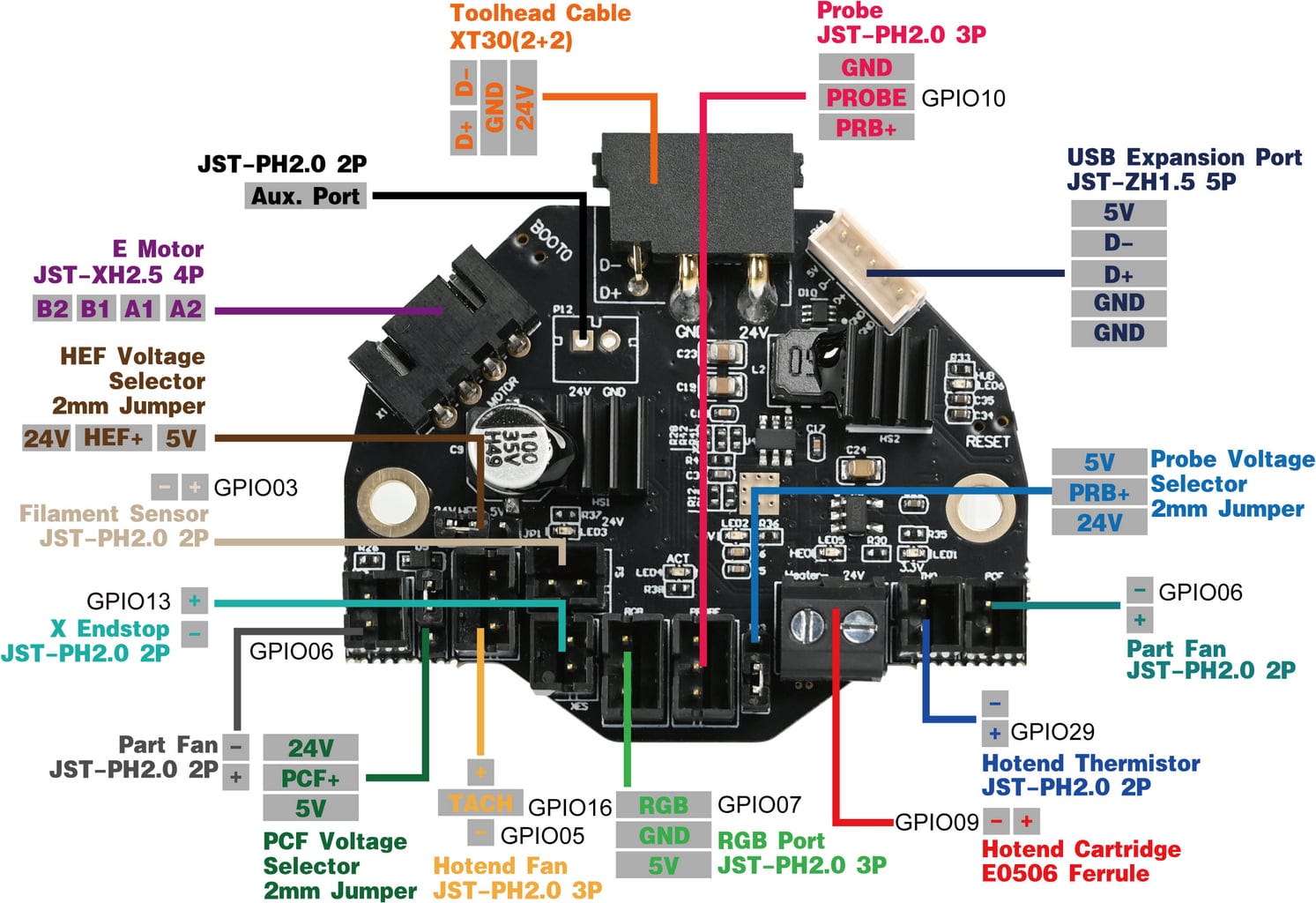

Die NiteHawk 36 ist eine Toolhead-Platine mit einem integrierten RP2040-MCU, einem TMC2209-Treiber sowie einem ADXL345-Beschleunigungssensor. Im Gegensatz zu CAN-Toolboards ist die Platine mit einem USB-Anschluss ausgestattet, der ihr eine viel leichtere Einrichtung ermöglicht.
► Hierbei handelt es sich um die Rev.C-Version der Platine! Folgende Änderungen wurden vorgenommen:
Die Form des Boards wurde verändert. Die RESET- und BOOT MODE-Knöpfe sind jetzt leichter erreichbar, und der rechtwinklige Stepper-Port-Anschluss vereinfacht das Kabelmanagement. Auch der USB-Port wurde in die obere rechte Ecke verschoben, während alle anderen Anschlüsse ihre Position behalten haben, damit deine bisherigen Setups weiterhin passen.
Für eine bessere Kühlung gibt es jetzt einen optionalen Always-On-Lüfteranschluss (24V). Du kannst diesen selbst anlöten und so für aktive Kühlung sorgen.
Durch das größere Board, die clevere Anordnung der Komponenten und einen zusätzlichen Kühlkörper bleibt die Wärmeentwicklung insgesamt besser im Griff. Das macht das Toolboard nicht nur stabiler, sondern auch langlebiger – selbst bei intensiver Nutzung.
Zu guter Letzt wurde das USB-Adapter-Board überarbeitet. Die Schaltkreise sind jetzt so optimiert, dass Verbindungsprobleme deutlich reduziert werden. Trotz der internen Änderungen bleibt die Form des Adapters unverändert.
⇒ GITHUB
⇒ LDO Documentation
