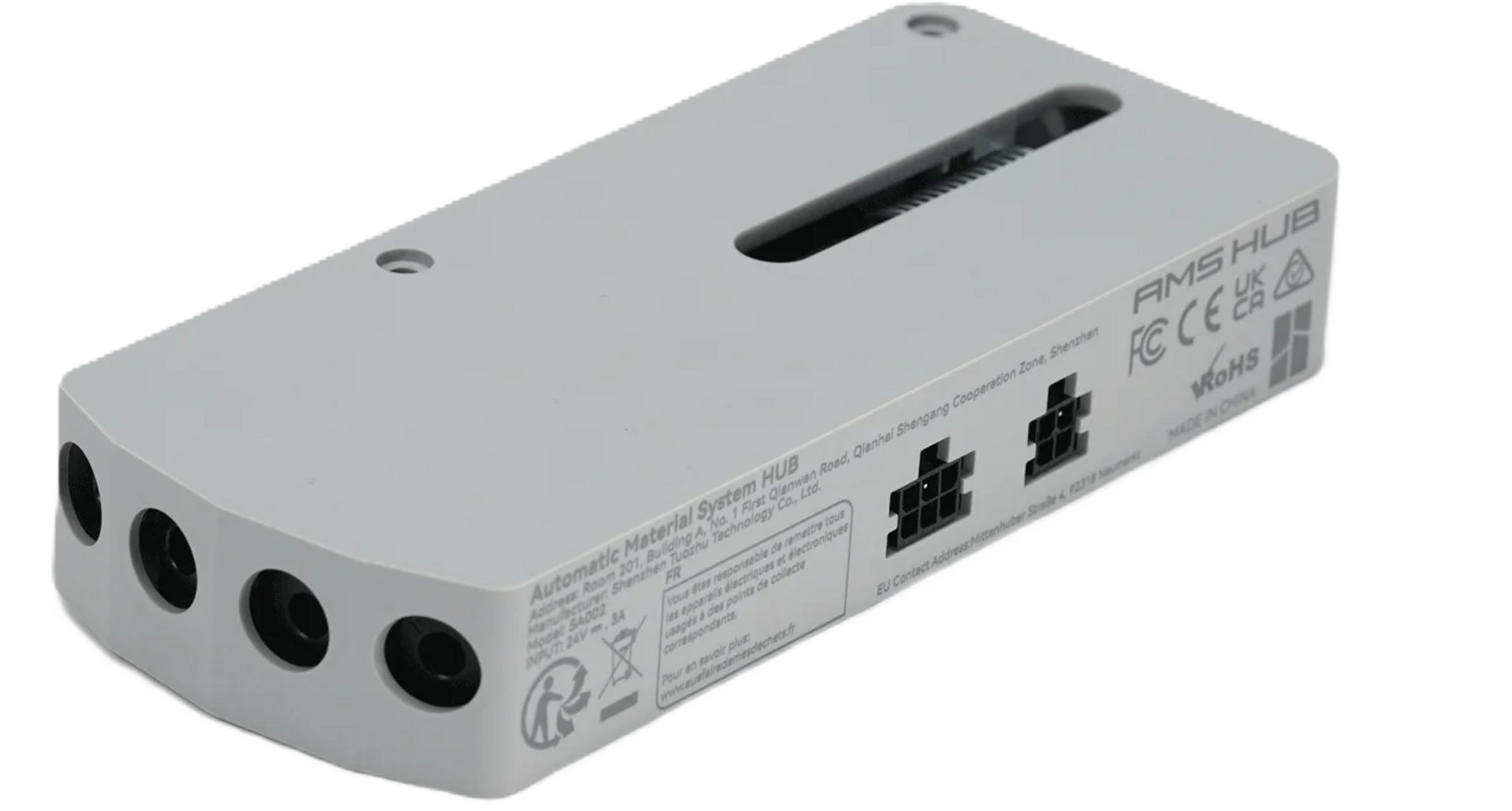

Der Bambu Lab AMS Hub ermöglicht die Erweiterung der AMS-Kapazität von einer AMS-Einheit (4 Kanäle) auf bis zu vier AMS-Einheiten (16 Kanäle). Dadurch wird die Nachfüllgeschwindigkeit über mehrere AMS-Einheiten hinweg erhöht und die Signalübertragung durch eine gepufferte Redundanz verbessert.
Achtung! Der AMS Hub enthält alle benötigten Zubehörteile, um zwei (!) AMS-Einheiten mit dem Drucker zu verbinden. Für die Integration weiterer AMS-Einheiten sind zusätzliche Bus-Kabel und PTFE-Schläuche erforderlich. Um insgesamt vier AMS-Einheiten zu betreiben, werden zusätzlich zwei 6-polige Bus-Kabel und zwei PTFE-Schläuche mit je 2 Metern Länge benötigt.
Hinweis: Der integrierte Puffer des Druckers unterstützt standardmäßig nur eine AMS-Einheit. Durch den Einsatz des AMS Hub wird der Anschluss von bis zu vier AMS-Einheiten ermöglicht!
⇒ Input: 24 V 3 A
► Installation:
- Montiere den AMS Hub auf der Rückseite des Druckers, anstelle des Filamentpuffers. Verbinde den AMS Hub mit dem Drucker, indem du das passende Bambu Lab 4-Pin-Kabel verwendest. Verwende das Bambu Lab 6-Pin-Kabel, um den AMS Hub mit der ersten AMS-Einheit zu verbinden. Weitere AMS-Einheiten sind ebenfalls mit dem 6-Pin-Kabel in Reihe anzuschließen.
- Nutze das passende PTFE-Rohr, um den AMS Hub mit dem Luftanschluss auf der Rückseite des Druckers zu verbinden. Führe das PTFE-Rohr zwischen dem 4-Pin-Stecker und dem Spulenhalter, um den Widerstand zu minimieren.
- Wähle abhängig von der Platzierung des Druckers und der AMS-Einheiten eine passende Länge des PTFE-Rohrs. Das Rohr sollte so kurz und gerade wie möglich verlegt werden, um den Förderwiderstand zu reduzieren.
Im Lieferumfang X1/P1 Serie:
- 1 x AMS Hub
- 1 x Bus Kabel 2x6-polig, 1,5 m Länge
- 1 x PTFE Schlauch
- 2 x M3x28 Schrauben
Im Lieferumfang A1/A1 mini:
- 1 x AMS Hub
- 4 x Pin-Kabel
- 1 x PTFE-Tube, 600 mm
- 1 x PTFE-Tube, 520 mm
